Испытательные блоки серии ЭП

Предназначены для использования в схемах устройств релейной защиты, автоматики и измерительных приборов.

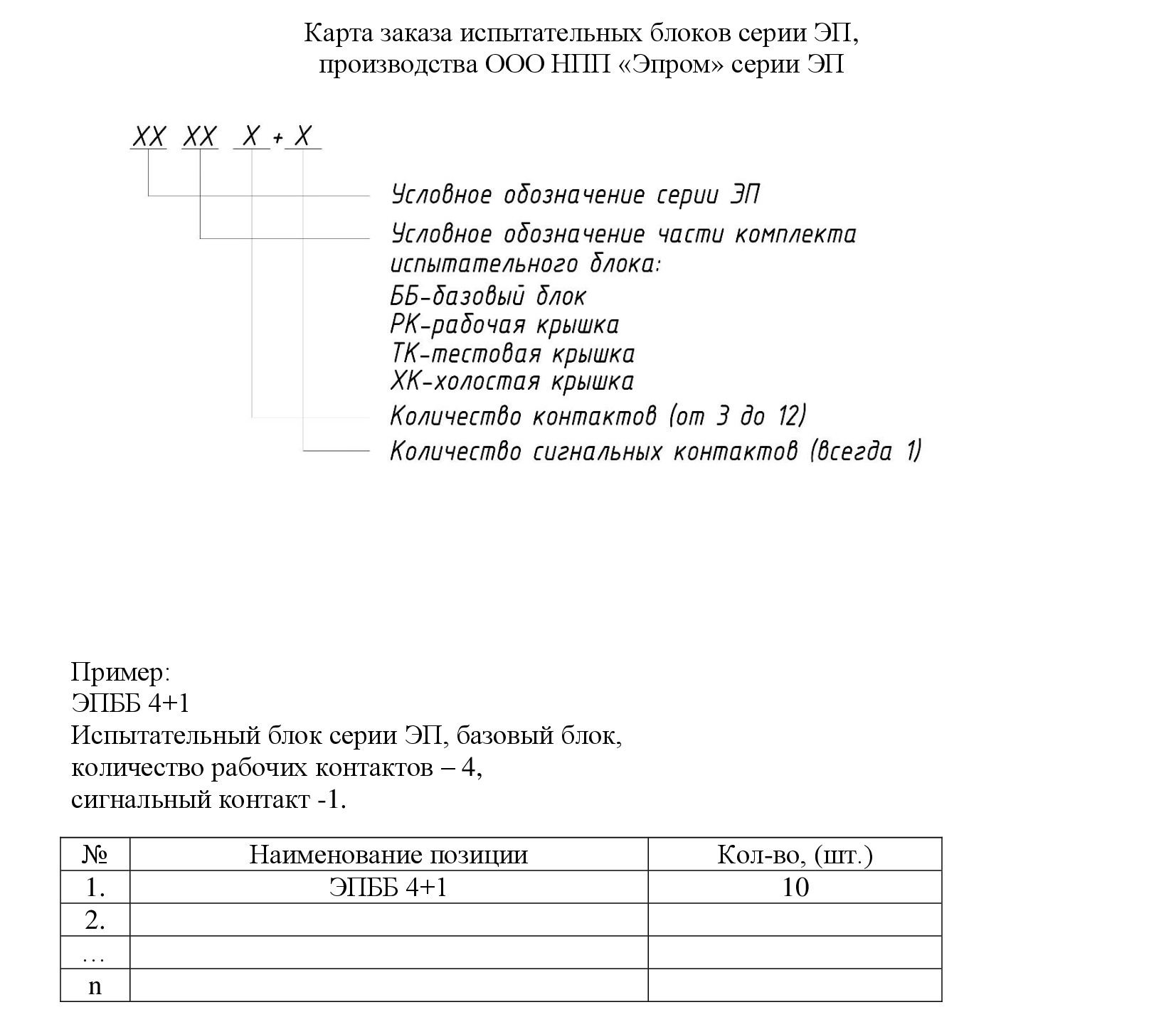

Основные технические характеристики:

- номинальное напряжение – 400 В;
- номинальный рабочий ток – 24 А (для проводника 6 мм 2 );
- максимальный рабочий ток – 30 А (для проводника 10 мм 2 );
- род тока – переменный 50-60 Гц;
- длина снятия изоляции проводника – 10 мм;
- номинальное сечение проводника – 6 мм 2 ;
- сечение жесткого проводника – 0,2 мм 2 …10 мм 2 ;
- сечение гибкого проводника – 0,2 мм 2 …10 мм 2 ;
- сечение гибкого проводника (с кабельным наконечником и изоляционной втулкой, либо
без изоляционной втулки) – 0,25 мм 2 …6 мм 2 ;
- сечение двух жёстких проводников одинакового сечения – 0,2 мм 2 …2,5 мм 2 ;
- сечение двух гибких проводников одинакового сечения – 0,2 мм 2 …2,5 мм 2 ;
- сечение двух гибких проводников одинакового сечения (с кабельным наконечником без
изоляционной втулки) – 0,25 мм 2 …1,5 мм 2 ;
- сечение двух гибких проводников одинакового сечения (с кабельным наконечником
двойного типа с изоляционной втулкой) – 0,5 мм 2 …4 мм 2 ;
- подключение согласно стандарту МЭК 60947-7-1;
- напряжение при проверке сопротивления изоляции – 2,21 кВ/50 Гц в течение 60 сек.;
- кратковременная пропускная способность по току – 300 А в течение 1 сек.;
- ток проверки резервных защит – 60 А в течение 6 сек.;
- класс воспламеняемости согласно UL94 – V0;
- момент затяжки винта клеммы блока – 1,5-1,8 Нм;
- винтовая резьба винта клеммы блока – М4;
- момент затяжки винта крепления блока – 0,8 Нм;
- винтовая резьба винта крепления блока – М4;
- количество рабочих циклов: рабочая крышка ЭПРК/базовый блок ЭПББ – до 300 циклов;
- количество рабочих циклов: тестовая крышка ЭПТК/базовый блок ЭПББ – до 300 циклов;
- толщина листа панели для установки – от 1 до 4 мм;
- степень защиты оболочки базовых блоков ЭПББ – IP20 по ГОСТ 14255-69.
